Filteranlagen für die Schweißtechnik
Absauganlagen, Filtersysteme und Komponenten für das Schweißen und Schneiden in der Metallverarbeitung.
Die Aufgabe
Der bei der Herstellung von Metallbauteilen anfallende Schweiß- und Schleifstaub soll an 5 Arbeitsplätzen abgesaugt werden. Die staubhaltige Luft möchte der Kunde gefiltert und über ein reingasseitig angeschlossenes Rohrsystem mit Handklappkasten entweder in den Raum zurückführen oder ins Freie leiten.
Die Lösung

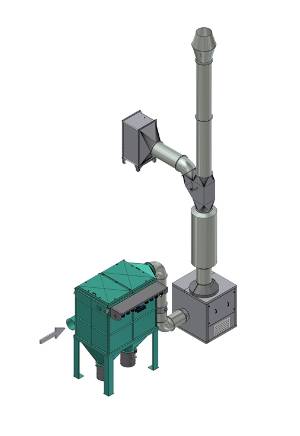

Zur Erfassung der Stäube werden an den einzelnen Arbeitsplätzen Absaugarme befestigt. Über ein fest installiertes, zentrales Rohrleitungssystem gelangen die Stäube in den Patronenfilter. Ein neben der Filteranlage stehender Radialventilator erzeugt die erforderliche Absaugleistung. Aus Schall- und Wetterschutzgründen ist der Radialventilator in einer Schallschutzhaube untergebracht. Durch einen in der Abluftrohrleitung integrierten Handklappkasten wird die Abluft entweder in die Halle zurückgeführt oder ins Freie geleitet. Ein Rohrschalldämpfer reduziert die Strömungsgeräusche. Die Abluft wird entsprechend der TA-Luft über eine Deflektorhaube an die Atmosphäre abgeführt.
HAINKE Komponenten
- Gehäuse-Patronenfilter Typ FPG 40-12 = 128,00 m²
- Radialventilator Typ MXE 035-011830-00 - GR 360 (11,00 kW)
- Schallschutzhaube Typ H-HS 145-OB
- Steuerschrank Typ FPS 3000
- Rohrsystem und Absaugarme DN 150
- Handklappkasten und Polizeifilter Typ H-FK 1/2
